流体測定の分野では、正確で信頼性の高い流量計がさまざまな産業用途に不可欠です。一般的に使用される 2 つの流量計は、ITABAR ピトー管流量計とベンチュリ流量計です。 ITABAR ピトー管流量計のサプライヤーとして、私はこれら両方のデバイスの機能に精通しており、このブログでそれらの違いについて詳しく説明します。
動作原理

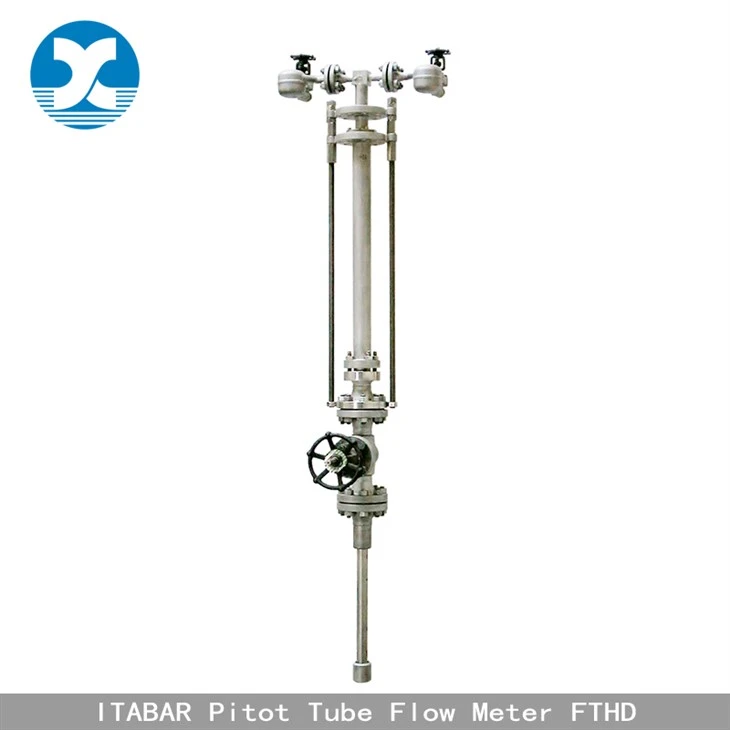

ITABAR ピトー管流量計は、流れる流体のよどみ圧力 (全圧) と静圧の差を測定する原理に基づいて動作します。ピトー管には 2 つの開口部があります。1 つは全圧を測定するために到来する流体に面し、もう 1 つは静圧を測定するために流れの方向に垂直です。差圧として知られるこれら 2 つの圧力の差は、流体速度の 2 乗に比例します。この差圧を測定することで流体の流量を計算することができます。
一方、ベンチュリ流量計はベルヌーイの原理に基づいています。それは、収束セクション、スロート、および発散セクションで構成されます。流体が収束セクションを流れると、その速度が増加し、ベルヌーイの定理に従って圧力が減少します。上流部とスロート部との間の圧力差を測定します。この差圧は流体の流量に関係します。ベンチュリメーターは、流路の断面積の変化を利用して、流量測定のための圧力差を生成します。
インストール要件
ITABAR ピトー管流量計は、設置に関して大きな利点をもたらします。比較的小型で軽量な装置です。通常はタッピングを介して小さな開口部からパイプラインに直接挿入できるため、取り付けは簡単です。このため、既存のパイプライン システムに大きな変更を加えることなく簡単に設置できる改造用途に適しています。また、メーター全体の圧力損失も低いため、メーターの存在により流体の流れで消費されるエネルギーが少なくなります。
対照的に、ベンチュリ流量計はより大型でかさばるデバイスです。適切に設置するには、上流と下流の両方でかなりの長さの直線パイプラインが必要です。上流の直管の要件はパイプ直径の最大 10 ～ 20 倍になる可能性があり、下流の直管の要件はパイプ直径の 5 ～ 10 倍になる可能性があります。これは、ベンチュリ メーターに入る前に流体の流れが完全に発達し、均一になっていることを確認するために必要です。ベンチュリ メーターの設置にはパイプラインの切断と溶接が必要になることが多く、ITABAR ピトー管流量計に比べてより複雑で時間のかかるプロセスです。
精度と範囲性
ITABAR ピトー管流量計は、通常、測定値の ±1 ～ 2% の範囲で優れた精度を提供します。ただし、その精度は、パイプライン内の流体の速度プロファイルなどの要因によって影響を受ける可能性があります。流れが完全に発達していない場合、または大きな乱流がある場合、精度が損なわれる可能性があります。 ITABAR ピトー管流量計のレンジアビリティは通常約 10:1 です。これは、最小値から最小値の 10 倍である最大値まで流量を正確に測定できることを意味します。
ベンチュリ流量計は精度が高いことで知られており、多くの場合、測定値の ±0.5 ～ 1% の精度が得られます。その設計により、流体の速度プロファイルの影響を受けにくくなります。収束セクションと発散セクションは流れを調整し、測定をより安定させるのに役立ちます。ベンチュリ流量計のレンジアビリティは比較的高く、通常は約 15:1、場合によってはそれ以上です。このため、流量の変動が大きい用途に適しています。
コストに関する考慮事項
ITABAR ピトー管流量計の初期コストは、一般にベンチュリ流量計に比べて低くなります。シンプルな設計と小型のピトー管メーターにより、製造コストが削減されます。さらに、設置が容易なため、人件費や材料を含む全体の設置コストが削減されます。 ITABAR ピトー管流量計のメンテナンスコストも比較的安価です。可動部品が少なく、洗浄と校正のプロセスが簡単です。
ベンチュリ流量計は、サイズが大きく、設計が複雑で、より大規模な設置作業が必要なため、初期コストが高くなります。メーター自体のコストは高く、パイプラインの変更コストを含む設置コストも多額になる可能性があります。ただし、長期的には、特に正確な流量測定が重要な用途では、ベンチュリ流量計の高い精度と信頼性が初期投資を相殺する可能性があります。
アプリケーション
ITABAR ピトー管流量計は、費用対効果、取り付けの容易さ、適度な精度が必要な用途で広く使用されています。これは、換気システム、HVAC (暖房、換気、空調) アプリケーション、および流量がそれほど高くなく、精度要件がそれほど厳しくない一部の工業プロセスで一般的に使用されます。たとえば、ITABAR ピトー管流量計は工場の換気システムに簡単に設置して空気流量を監視できます。
ベンチュリ流量計は、高精度と高レンジ性能が不可欠な用途に適しています。石油およびガス業界で、原油、天然ガス、精製製品の流量を測定するために一般的に使用されています。化学産業では、パイプライン内のさまざまな化学物質の流れを測定するために使用されます。高い精度と大きな流量変化に対応できるため、これらの重要な用途に適しています。
メンテナンス
ITABAR ピトー管流量計のメンテナンス要件は比較的簡単です。ピトー管は、破片や汚染物質で詰まった場合に簡単に取り外して掃除できます。測定システムの重要な部分である差圧トランスミッターは定期的な校正が必要な場合がありますが、これは比較的簡単なプロセスです。可動部品が少ないため、磨耗が少なく、長期的なメンテナンスコストが低くなります。
ベンチュリ流量計には、より大規模なメンテナンスが必要です。ベンチュリ メーターの内面は、侵食、腐食、堆積物の蓄積がないか定期的に検査する必要があります。収束セクションまたは発散セクションに損傷があると、測定の精度に影響を与える可能性があります。圧力タップの詰まりもチェックする必要があります。差圧測定システムの校正も必要ですが、ベンチュリメーターのサイズが大きく、設計がより複雑なため、これはより複雑になる可能性があります。
結論として、ITABAR ピトー管流量計とベンチュリ流量計の両方には、独自の特徴と利点があります。 ITABAR ピトー管流量計は、多くの一般用途に優れた精度を備えた、コスト効率が高く、取り付けが簡単なオプションです。一方、ベンチュリ流量計は高い精度とレンジアビリティを備えていますが、設置とメンテナンスのコストが高くなります。
信頼性が高くコスト効率の高い流量測定ソリューションをお探しの場合は、ピトー管流量計素晴らしい選択です。当社はサプライヤーとして、高品質のITABARピトー管流量計と専門的な技術サポートを提供できます。特定の要件がある場合、またはさらに詳しい情報が必要な場合は、調達およびさらなる議論についてお気軽にお問い合わせください。などの関連商品も取り揃えております。イントラオートメーション磁気レベルゲージ工業用測定のニーズに対応します。
